申请号：CN201610984503.6

专利名称：一种热荷载和风荷载耦合作用下玻璃破裂测试装置

发明人：王青松;王禹;陆伟;孙金华

专利类型：发明专利

摘要:

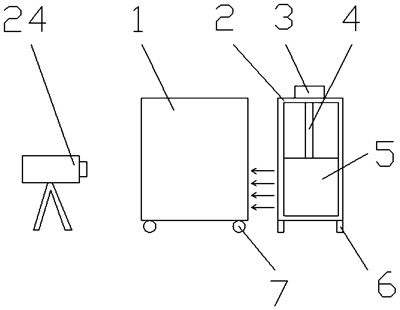

本发明公开了一种热荷载和风荷载耦合作用下玻璃破裂测试装置，包括测试装置箱体、风机外框架、电机、风机箱体、风机、玻璃安装架和底板。所述测试装置箱体的后端开设有滑槽，所述电机通过导线与变频控制柜连接，所述风机出风口的位置与测试装置箱体内玻璃安装架的位置相对应，所述底板的上方5mm处设有支撑平台。本发明联合采用风机与油盘，模拟风荷载与热荷载共同作用的火灾场景，也可分别模拟风荷载和热荷载火灾场景。玻璃安装架用来安装玻璃，玻璃类型及厚度可变，装卸简便。油盘、支撑平台和质量检测天平构成的系统可以改变火源位置，研究火源位置对玻璃破裂的影响。实验使用摄像机拍摄玻璃的破裂脱落过程和油盘燃烧过程。
